HS-1600 超音波診断装置



コンパクトなボディに充実した機能

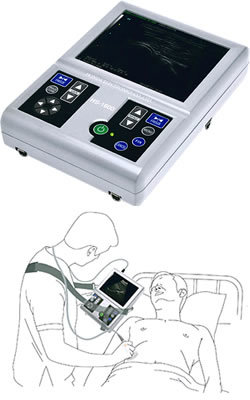

HS-1600

重さ3kg の軽量コンパクトボディは持ち運びを容易にし、往診、屋外での 検診時に使用者の負担を少なくします。

小型で持ち運びに便利
H-res によるトップクラスの画像
バッテリ、AC 電源の両方で使用可能
屋外でも使用可能な高機能液晶
楽々キー操作
豊富な計測機能
簡単操作の画像保存
便利なショルダーベルト

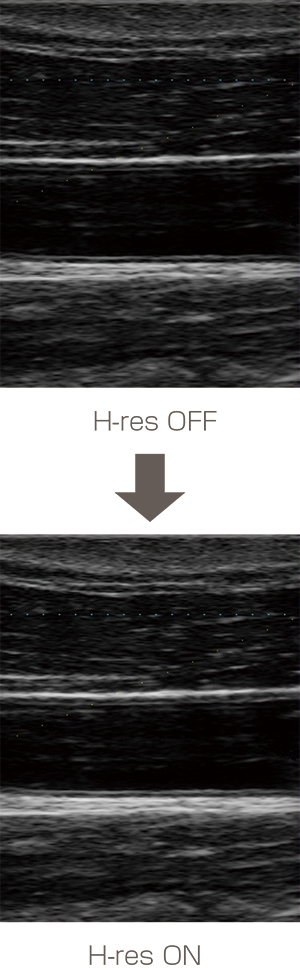

独自の画像処理技術 「H-res」


先進の画像処理技術「H-res」を搭載。観察の目的や部位に合わせて、10の設定から最適なモードを選ぶことができます。

Penetration
 - 腹部などの深部の描写に適したモード
Resolution
 - 体表部の細かな描写を確認できるモード
Boundary
 - 骨、筋肉など組織の繋がりを重視したモード
Clarity
 - 血管内のノイズ信号を抑えたモード
Mild
 - 画像処理効果を抑えたモード
OFF
 - 画像処理のないダイレクトなモード

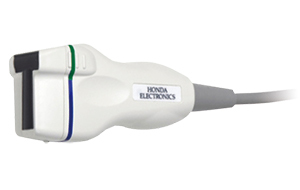

T 型プローブ(HLS-882MT)

穿刺時の医療事故を防ぐ、超音波ガイド下の施術サポート。
T型プローブを用いた、安全・確実な穿刺手法。


神経ブロック注射、カテーテル注射など、穿刺における医療事故を防ぐため、 超音波ガイド下の施術が推奨されています。

こうした背景から、超音波ガイド下で安全、確実、簡便に穿刺できる手法が 望まれています。

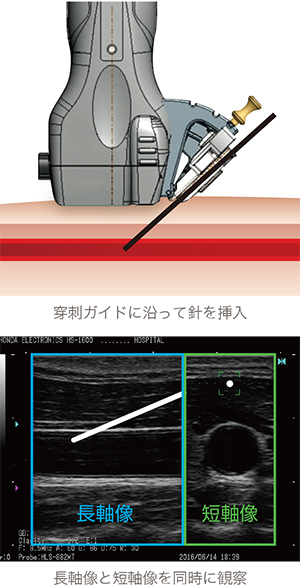

見やすい直交2 断面図による穿刺のガイド


HS1600 のT 型プローブを用いた穿刺手法は、従来の超音波画像を使った短
軸交差法や、長軸交差法のみでの穿刺に比べ、よりわかりやすく、穿刺対象を
直交2 断面で同時に観察することができます。

穿刺ガイドで針先をしっかり誘導
長軸像、短軸像2 画面で針先の位置が確認可能
鮮明な超音波画像で正確な作業をサポート
穿刺における医療事故を防ぐ


製品の主な仕様



走査方式 リニア&コンベックス電子走査
表示モード B モード、B/B モード、B/M モード、M モード、B/Z モード
レンジ 3.5MHz 0 ~ 2-24cm(1cm ステップ可変)
5MHz 以上 0 ~ 2-16cm(1cm ステップ可変)
ビームフォーカス方式   フルデジタル方式
送信4 段フォーカス
受信ダイナミックフォーカス
定格超音波周波数 2.8MHz ~ 11.0MHz
表示モニター 8.4 型カラー液晶
広視野角( 水平:170°)
画像表示     上下反転、左右反転
B ゲイン M ゲイン      36 ~ 100dB ステップ
ダイナミックレンジ     35 ~ 95dB ステップ(1dB 調整可)
STC                           5 種類
音響パワー                 20% ~ 100%(10% ステップ)
 イメージの調整    γカーブ                     5 種類
H-res( 画像処理)        ソフト:OFF+4 レベル
                               エッジ:OFF+3 レベル
M 走査速度                5 ステップ
シネメモリー 255 フレーム
計測機能 距離、面積、周囲長、体積、股関節角度、ヒストグラム、妊娠週数、速度、LV 計測
キャラクター表示  病院名(40 文字)、患者名(35 文字)、ID(29 文字)、年齢、性別、DOB( 誕生日)、日付、時刻、プローブ名、
レンジ、ゲイン、音響パワー、周波数、ダイナミックレンジ、ガンマ、H-res、グレースケール、フォーカス情報
プローブコネクタ ×1
外形寸法 220mm( 幅)×308mm( 高さ)×69mm( 厚み)
質量 約3kg( プローブを除く)
電源  AC アダプタ接続時 100V ~ 240V 50/60Hz
バッテリ 14.8V 5000mAh
データ保存数   静止画像(JPEG) 内部100 枚( 最大)/ 外部USB メモリ
静止画像(DICOM) 外部USB メモリ
動画(AVI) 外部USB メモリ
プローブ   コンベックスプローブ(5.0/3.5/2.8MHz 60R)HCS-736M
リニアプローブ 11.0/8.5/6.0MHz 40mm HLS-884M
マイクロコンベックスプローブ 9.0/7.5/5.0MHz 12R HCS-8712M
マイクロコンベックスプローブ( 経膣用)
(9.0/7.5/5.0MHz 10R) HCS-7710MV
T 型プローブ 11.0/8.5/6.0MHz 15mm+25mm HLS-882MT
付属品 ショルダーベルト、AC アダプタ、充電器、バッテリパック、超音波ゲル、取扱説明書

認証番号
超音波画像診断装置 HS-1600 225AHBZX00016000
プローブ HCS-736M 225AHBZX00017000
HLS-884M 225AHBZX00018000
HCS-8712M 225AHBZX00019000
HLS-882MT 226AHBZX00037000
